유압식 다이 컷팅 프레스

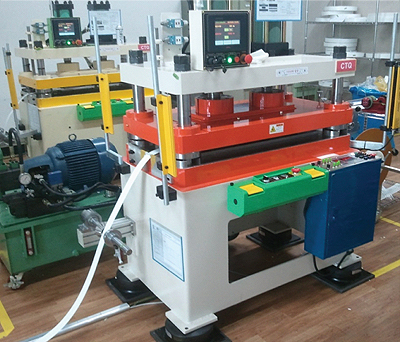

유압식 다이커팅 프레스
Hydraulic die cutting press
RDC Series
특장점 (Features)
- 고정밀도 하프 커팅 및 펀칭, 트리밍 작업이 가능한 고정밀 유압식 다이커팅 머신
- 정밀 전자 부품 (필름, 수지, FPCB) 가공에 최적
- 터치 스크린에서 생산 수량, 속도, 에러 메시지 확인 및 조정 가능
- 양수 조작식 안전 장치 적용
- 광선식 안전 장치 적용
- 신속한 금형 교환이 가능한 QDC 장치 적용가능 (OPTION)
- 소형, 경량화로 운반 용이
- 하프 커팅 별도 협의
RDC Series
사양(Specification)
| Capacity | 20 ton | 30 ton | 40 ton | 50 ton |
|---|---|---|---|---|
| Stroke length (mm) | 15 | 15 | 15 | 15 |
| Open height (mm) | 100 | 120 | 140 | 160 |
| Shut height (mm) | 20 | 20 | 20 | 20 |
| Slide area (mm x mm) | 1120x600 | 1120x600 | 1120x600 | 1120x600 |
| Bolster area (mm x mm) | 1120x600 | 1120x600 | 1120x600 | 1120x600 |
| Max. die size (mm x mm) | 800x300 | 800x300 | 800x300 | 800x300 |
| Main motor (KwxP) | 5.5x6 | 7.5x6 | 11x6 | 15x6 |
| Machine size (mm) | W1400xH2000xL1000 | W1400xH2000xL1000 | W1400xH2000xL1000 | W1400xH2000xL1000 |
표준 부속 장치 (Standard Equipment)
- 터치 스크린 방식 조작반 (Touch screen type operation panel)
- 양수 조작반 (Two hand control)
- 광선식 안전 장치 (Safety light curtain)
선택 사양 (Option)

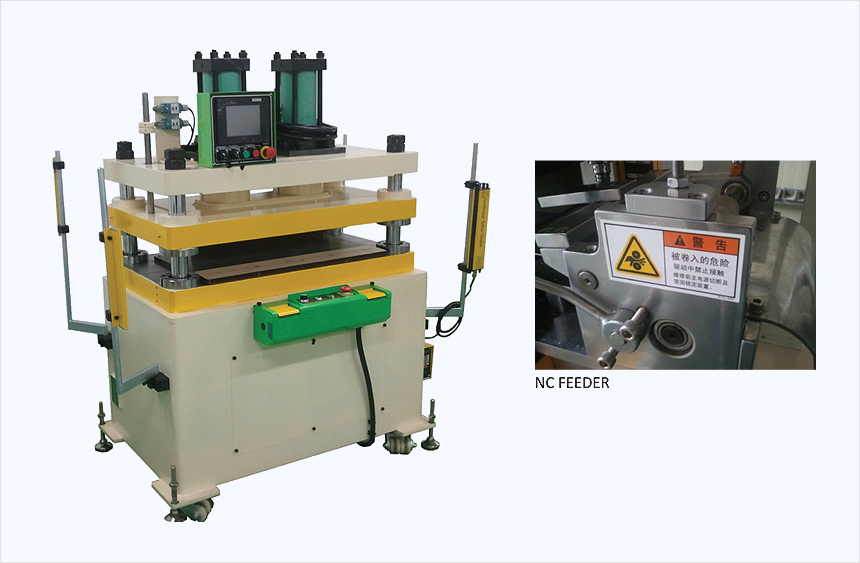

- N.C FEEDER
- QDC DEVICE
- LOAD MONITOR
