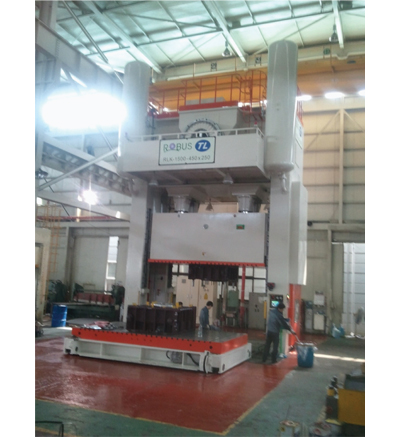

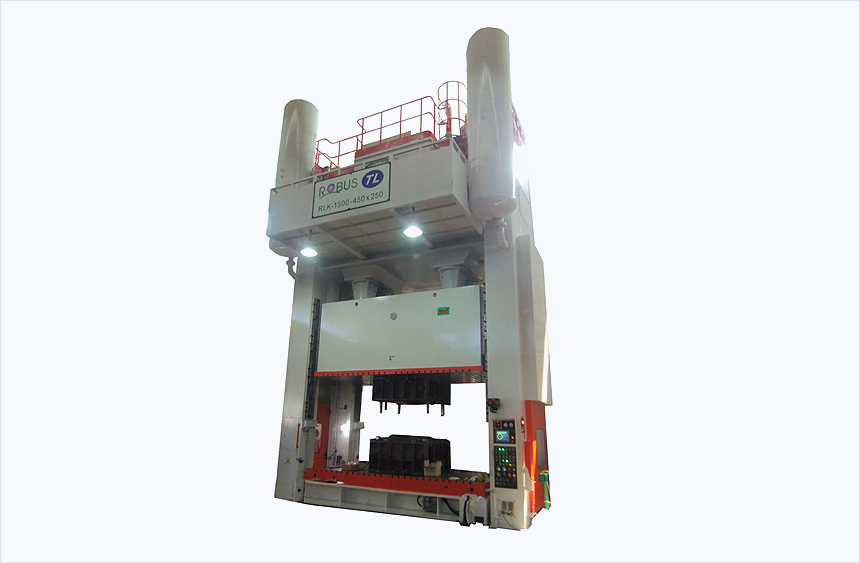

기계식 링크드라이브 트라이아웃 프레스

Mechanical link drive try-out press

RLK Series

특장점 (Features)

- 링크 구동 방식 적용으로 강한 토르크 능력 발생 및 드로잉 성형 능력이 우수

- 고강성 프레임으로 기계 진동이 적음

- 고속 회전부 더블 헬리컬 기어 적용으로 저소음 고강도 실현

- 고객 요구에 따라 성능이 향상된 건식 또는 습식 클러치 선택 가능

- 드라이빙 유니트의 축력을 제거하여 편심하중 저항력을 향상시킬 수 있는 플런저 가이드 채용

- 저감된 쇼크 및 길어진 성형시간으로 스프링백 축소, 고정밀 가공 및 금형 수명연장 실현

RLK (Link) Series

사양(Specification)

Capacity (ton)	800 ton	1000 ton	1200 ton	1500 ton
TYPE	RLK	RLK	RLK	RLK
Stroke length (mm)	700	700	800	800
Stroke per minute	10~20	10~20	10~20	10~20
Die height (mm)	1300	1300	1300	1500
Slide adjust (mm)	600	600	600	700
Slide area (mm x mm)	3200x2000	3500x2300	3500x2300	4500x2500
Bolster area (mm x mm)	3200x2000	3500x2300	3500x2300	4500x2500
Main motor (Kw)	DC90	DC135	DC150	DC190
Diecushion
Capacity (ton)	120	150	180	250
Stroke length (mm)	300	300	300	300
Stroke adjust (mm)	0~300	0~300	0~300	0~300
Pad area (mm x mm)	2700x1700	3000x1700	3000x1700	4000x1800
